「曲げ複層ガラス」大板施工例

弊社社員　「S氏」の談話から
「このガラス業界に入って４０年。数々のガラス施工現場に携わって来ました。
今回、この施工写真を掲載することにしたのは、極めて珍しい現場だったからです。
この、大きな曲げ複層ガラスは、２枚を突き合わせて施工しております。
ガラス吸盤器付きの天井クレーンと８人の作業者（クレーンオペレータを除く）の
手で嵌め込みました。
私の経験の中で、居宅にこのような大板曲げ複層ガラスを使った例は初めてです。
近畿圏でも住宅の断熱化が進んでいる今日。
曲げのある開口にも複層ガラスが使用されています。
現場施工例写真で一度をご欄下さい。」

現場名 化粧品会社経営者社長宅屋号「達磨屋」（だるまや）
現場住所 京都府京田辺市多々良町
建屋 2Ｆ鉄筋コンクリート正面
硝子の構成 透明８ミリ空気層１２透明８ミリの複層曲げ硝子
硝子の寸法 幅　約2400m　高さ　約3000m
硝子の総厚み 28ミリ
硝子重量 288キロ
施工時期 1998年7月
施工方法 四方コーキング施工
枠開口寸法 幅　約5m　高　約3m
備考 上記寸法曲げ硝子２枚を突き合わせて施工。

現場施工例写真：「達磨屋」

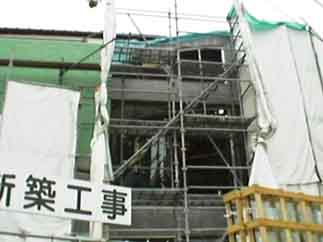

現場正面写真		 施工例写真01〜10まで
01.搬入車両到着。クレーンにて荷卸中。
02.吸盤機にて硝子を吸着後、吊上げ作業。
03.硝子吊り上げ搬入。
04.硝子吊り上げ屋上付近へ。
05.硝子吊り下げ、１Fサッシ枠へ。
06.硝子をサッシ枠に取り込む作業1。
07.硝子をサッシ枠に取り込む作業2。
08.硝子をサッシ枠に嵌め込む作業3。
09.硝子をサッシ枠に嵌め込む作業4。
10.硝子嵌め込み無事に完了。
